Мобильные газгольдеры — временное решение

Это небольшой резервуар или система из нескольких газовых баллонов на автомобильном прицепе. Стандартный объем мобильного газгольдера — 600 л (или 3 баллона по 200 л). Полностью газовые резервуары не заливают. Реальное количество топлива находится в районе 500 л.

Использование конструкции цикличное и простое:

привозите устройство на АГЗС;

подключаете газгольдер или баллоны к системе отопления.

Газ закончился — все сначала. Из-за небольшого объема заправка занимает всего 20-30 минут.

Мобильные газгольдеры: одна емкость (в работе) и три баллона

Из чего состоит мобильный газгольдер

Защитная рама из оцинкованной стали.

Тентовая защита от осадков и солнечных лучей.

Емкость для газа (или несколько баллонов).

Контрольно-измерительные и предохранительные устройства.

Система подогрева газовой емкости.

Разборные соединения и гофрированные патрубки для подключения к потребителю.

Часто мобильные емкости оснащены системой подогрева. Она поддерживает температуру испарения смеси даже при минусе на улице.

Также система подогрева полезна, если на дне баллона осталась жидкая бутановая фракция. Ее можно подогреть и испарить перед летней заправкой.

Когда выручает передвижной вариант

Нужно дождаться магистрали. Решение отличное, если вы с года на год перейдете на природный газ. Покупаете газовый котел, перенастраиваете на сжиженный углеводородный газ (СУГ) и отапливаетесь из резервуара. Заправка нужна раз в месяц-два.

Необходимо быстро настроить отопление. Наполненный резервуар парой движений подключается к отопительной системе. Не нужно ничего копать на участке. Не нужны согласования и разрешения, как в случае с магистральным газом. Только регистрация автоприцепа в ГИБДД.

Нет постоянного места на участке. Газгольдер может находиться в гараже, подсобке или просто на улице. Емкость в транспортировочной раме просто стоит на прицепе или снимается с него с помощью лебедки.

Мобильным газгольдерам самое место на стройках и временных объектах. Также емкость незаменима при аварийных ситуациях. Прекрасный вариант для небольшой дачи с заправкой раз в 45 дней.

Минусы решения: заставит хозяина быть «мобильнее»

Нуждается в дополнительном присмотре. Газгольдер можно двигать вручную. Соответственно, его могут угнать. Поэтому некоторые производители предлагают снимать колеса во время работы устройства. Для душевного спокойствия вам придется чаще бывать на участке.

Требует частых заправок. Объем резервуаров маленький — всего 500-600 л. На дом площадью 100 кв. м понадобится в среднем 325 л СУГ в месяц. То есть нужно возить газгольдер на заправку практически каждый месяц.

В целом поездки за топливом утомительны из-за пробок. Хотя производители постарались сделать процедуру заправки максимально удобной. В общем, большому дому — большой газгольдер.

Рассчитайте сами

Дому 250 кв. м нужно 782 л СУГ в месяц. Это уже пара поездок за 30 дней для емкости 600 л.

Заправка превращается из терпимой необходимости в гнетущую обязанность. Это как наполнять ванну ковшиком.

Цена установки мобильного газгольдера для дома 100 кв. м

Многие умельцы собирают передвижные газгольдеры самостоятельно. Монтаж выходит дешевле. Мы считаем, что прилаживать к баллонам нанометр своими силами — плохая идея. Если вам нужен такой опыт экономии, можете поискать на форумах.

Сравним по деньгам установку у подрядчиков горизонтального газгольдера и мобильного варианта. На год нашему дому потребуется 3 800 л СУГ.

Мобильный газгольдер «АвтономГаз» с прицепом в комплекте.

Объем 600 л

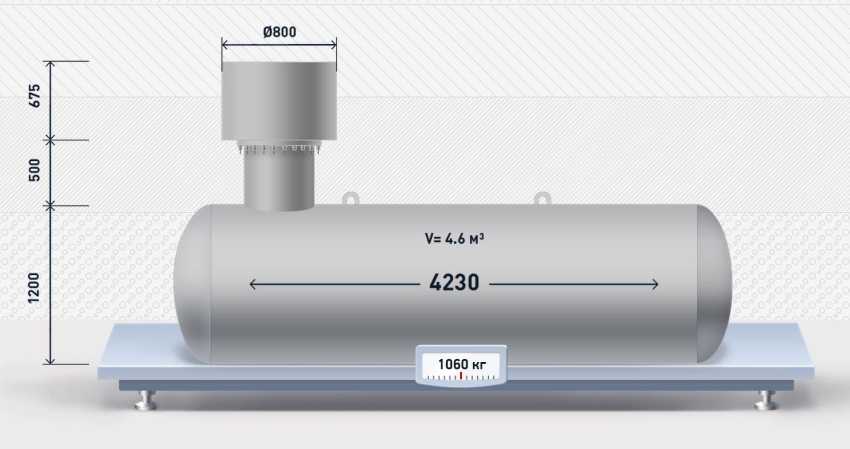

Горизонтальный газгольдер «Реал-Инвест» с высокими патрубками.

Объем 4 600 л

245 000 рублей

Емкость, земляные работы, монтаж, доставка песка, вывоз грунта:

230 000 рублей

Заправка (отопление 12 месяцев)

Заправка каждые 1.5 месяца.

Цена меняется каждый месяц от 13 до 24 руб./л.

71 400 рублей в год (по средней цене 20 руб./л)

Затраты на поездки на заправку

Резервуар вмещает 3 910 л.

Заправка с доставкой — 1 раз в год.

Возможна покупка по майской цене — самой низкой.

54 700 рублей в год (по 14 руб./л)

Перенастройка газового котла на СУГ

12 000 рублей + комплект форсунок 8 000 рублей*

12 000 рублей + комплект форсунок 8 000 рублей

Подключение котла (соединение с запорной арматурой цокольного ввода) внутри помещения)

1 500 рублей

1 500 рублей

338 000 рублей

306 000 рублей

*Цена комплекта форсунок зависит от модели котла. В среднем это 2-9 тысяч.

Подытожим тему мобильных газгольдеров-прицепов таким аргументом, как «глас народа». И правда, довольно суетно получается при цене, сравнимой со стоимостью стационарного газгольдера.

Что нужно знать, прежде чем купить газгольдер: особенности и критерии выбора

Чтобы не ошибиться в выборе и приобрести модель, которая будет подходить по всем параметрам, рассмотрим основные критерии, по которым необходимо делать выбор.

Прочность. Из-за того, что газ, который находится внутри газгольдера, образует испарения, давление внутри емкости всегда повышенное. Для того чтобы стенки бака могли противостоять такому напору, их толщина должна быть в пределах 6-12 мм. В качестве материала для изготовления используют прочную конструкционную сталь. Все сварные швы обязательно проходят дополнительную обработку, чтобы избежать расхождения емкости по линии стыков. А в случае использования резервуаров в условиях очень низких температур (ниже -40°С), делают еще и дополнительное укрепление при помощи внутренних перегородок.

При приобретении газгольдера необходимо учитывать его технические характеристики.

Второй важный аспект – устойчивость емкости к коррозии. Учитывая тот факт, что газгольдер будет находиться под землей не один год и даже десятилетия, он должен быть максимально устойчив к воздействию любых внешних факторов. Для того чтобы сталь не поддавалась коррозии, её покрывают специальным составом, например, полиуретановым, битумным или эпоксидным.

Какой из вариантов лучше всего выбрать? Битумное покрытие стоит дешевле остальных, однако и служит оно относительно недолго. Эпоксидное обеспечивает надежную многолетнюю защиту, но при условии сохранения его целостности. А с учетом того, что оно довольно хрупкое и скалывается даже от малейших ударов, это может быть непросто. Самым надежным считается полиуретановое покрытие, так как оно очень устойчиво к механическим воздействиям.

Еще одна важна мера для предотвращения коррозийных процессов – электрохимическая защита. Такие устройства могут быть «активные» и «пассивные». В первом случае используются станции катодной защиты, а во втором – анодно-катодные системы. И те и другие призваны компенсировать недостатки и повреждения, а также увеличить эксплуатационный срок газгольдера.

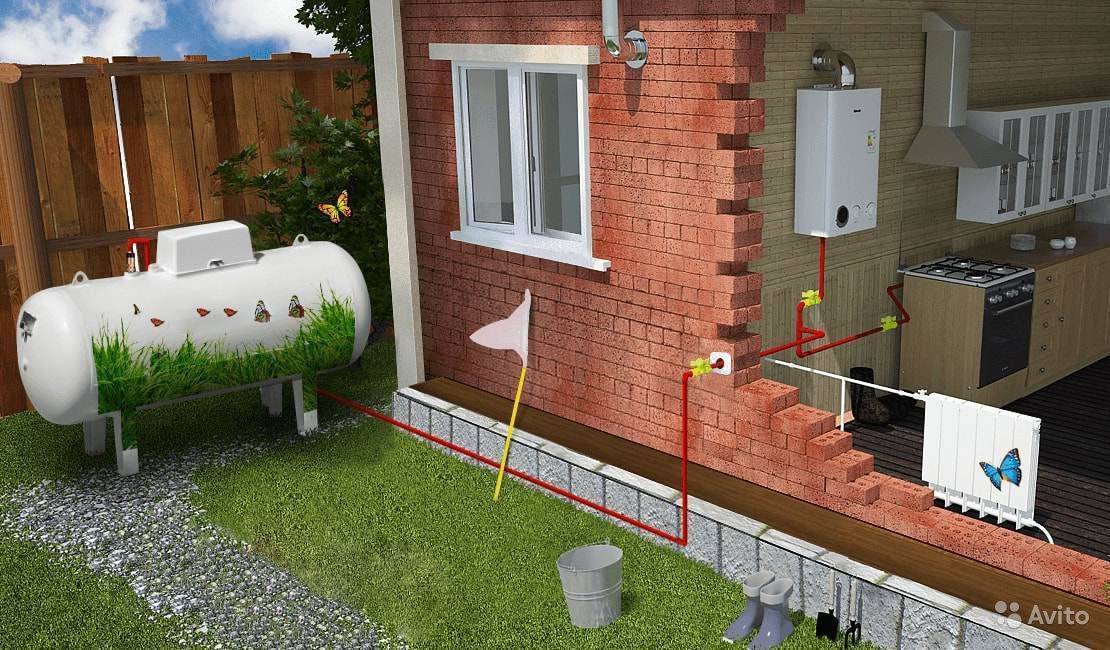

Схема газоснабжения частного дома с использованием газгольдера.

Стоит обратить внимание на качество запорно-предохранительной арматуры, а также заправочных элементов резервуара, так как этот фактор во многом определяет надежность газгольдера. Ваша задача убедиться, что все элементы прочные, не имеют повреждений, устойчивы к коррозии и воздействию низких температур

Важность этого параметра сложно недооценить, так как именно он становится решающим, когда речь идет об отсутствии утечек газа

Преимущества российских вертикальных газгольдеров

Среди позитивных сторон приобретения вертикальных газгольдеров от отечественных производителей можно выделить следующие моменты:

• большая толщина стенок по сравнению с изделиями европейского производства, что позитивно отражается на долговечности и эксплуатационных характеристиках газгольдеров;
• широкая, высокая горловина, что облегчает процесс заправки емкости газом, а также облегчает процесс обслуживания;
• толстое дно, что позитивно отражается на продолжительности срока службы газгольдера.

К тому же вертикальные газгольдеры российского производства стоят несколько дешевле аналогичного оборудования от европейских изготовителей.

Безопасность

Несмотря на достоинства независимого газоснабжения, владельцев частных домов тревожит мысль, что рядом с жилищем будет расположено хранилище легковоспламеняющегося топлива. Недостаточно только соблюдения требуемых расстояний при установке – необходимо придерживаться правил заправки и обслуживания газгольдерного оборудования.

Обязательные правила безопасности:

1. Сохранение постоянного запаса газа – примерно 25% от объема. При полном исчерпании топлива внутри хранилища образуется вакуум, во время следующей заправки нарушается ее технология, что может привести к взрыву.
2. Заправка газгольдера должна выполняться только специализированной компанией. Небольшая экономия из-за приглашения неквалифицированных газовщиков в частном порядке не окупит затрат на устранение последствий пожара.
3. Контроль предохранительного клапана. Периодические осмотры и устранение неполадок позволяют предупредить аварийные ситуации.
4. Предотвращение утечек. Вытекающая пропан-бутановая смесь весит больше воздуха, потому она распространяется по поверхности земли.

Риск утечки топлива высок при физическом повреждении стенок, неисправностях запорной арматуры, неквалифицированном ремонте либо заправке, негерметичности стыков между частями газораспределительной системы.

Особенности заправки газгольдеров смесью газов

Периодичность заправки резервуаров пропан-бутаном зависит от их объема и от того, настолько интенсивно его используют. В среднем это 1 – 3 раза в год. Главное, не упустить момент, когда остаток будет составлять около 30%. Заполняют резервуар не доверху, а не более, чем на 85%.

Поставщик газовой смеси должен иметь лицензию и специальный транспорт. Проще всего заполнять мобильные модификации мини газгольдеров для обслуживания дач, поскольку их можно транспортировать на автомобильном прицепе. Перед заполнением газгольдера обязательно проверяют показатели приборов.

Со стоимостью установки газгольдера на частном участке ознакомит , которую мы рекомендуем прочесть.

Особенности газгольдерного (сжиженного) топлива

Газгольдер (GasHolder) – это банальный резервуар для хранения газа (пропана + бутана). Туда он закачивается в сжиженном виде. Потом постепенно эта “жидкость” переходит в газообразное состояние, поднимая давление в емкости. И уже за счет высокого давления газ выдавливается из резервуара в трубы для подачи в дом.

Использование в газгольдерах пропана и бутана обусловлено наличием этих газов в достаточно больших объемах и простоте технологии их сжижения

По сути, бутан и пропан – это побочные компоненты, остающиеся после выделения метана из поднятого из недр «природного газа». Их доля в выкачанной из земли смеси нередко достигает 30%.

Плюс они же образуются при переработке попутного газа, который выходит из скважин вместе с нефтью. Их приходится либо сжигать в факелах на месторождении, либо искать способы применения в энергетике.

Газгольдеры могут быть применены для хранения различных газов. Но для автономного газоснабжения частных домов принято использовать оборудование, рассчитанное на пропан-бутановую смесь. Ее еще называют сжиженным углеводородным газом (СУГ). Заниматься сжижением метана для закачки в подобные бытовые емкости слишком дорого и невыгодно.

Смесь сжиженного пропана с бутаном (СУГ) различается на:

• зимнюю;
• летнюю.

Бутан дешевле пропана. Но он быстрее замерзает при отрицательных атмосферных температурах, поэтому в зимнюю смесь его добавляют в меньших долях. Зимой СУГ стоит дороже не из-за желания энергетиков заработать побольше, а из-за технологической необходимости увеличивать в нем процентное содержание дорогостоящего пропана.

Однако закупать сжиженный газ летом впрок не стоит. В зимний период при сильных морозах летний состав может “замерзнуть”. В лед он не превратится, а вот переходить из жидкого состояния в газообразное станет в меньших объемах.

Емкость газгольдера обычно рассчитывают так, чтобы углеводородного газа в нем хватало на полгода бесперебойной работы всего установленного в коттедже газового оборудования

Газгольдеры бывают вертикальными и горизонтальными, а также подразделяются на:

• подземные;
• надземные.

В российских климатических условиях рекомендуется монтировать только подземный вариант. При низких температурах на улице сжиженный пропан-бутан начинает менее эффективно испаряться.

Легче вырыть глубокий котлован, чтобы дно газгольдера оказалось ниже уровня промерзания грунтов на участке. Утеплять и искусственно поддерживать в емкости нужные для испарения температурные параметры, устанавливая специальные испарители, выходит дороже.

Некоторые “специалисты” утверждают, что вертикальные газгольдеры в сравнении с горизонтальными аналогами имеют более низкие показатели тепловой отдачи. Зеркало испарения внутри них гораздо меньше. И это действительно так. Меньше площадь жидкости сверху – меньше ее испаряется.

Однако в вертикальных резервуарах СУГ процесс испарения протекает с несколько более высокой скоростью, что полностью компенсирует меньший размер «зеркала». Результат в итоге получается практически одинаковым. Не зря же в Скандинавии, где климат во многом схож с российским, предпочитают монтировать газгольдерные емкости как раз в вертикальном исполнении.

Монтаж автономного газопровода

Если владелец участка хочет сократить расходы на монтаж автономного газопровода, он может самостоятельно вырыть котлован для газгольдера. Но сделать это необходимо в точном соответствии с проектом. Все остальные работы лучше доверить специалистам, чтобы все было проделано в полном соответствии с требованиями безопасности.

При установке автономной газовой системы следует использовать наружную прокладку труб, для соединения отдельных участков применяют только неразъемные соединения

Все газовые трубы следует прокладывать только открыто, их нельзя прятать под стяжкой, фальшь-панелями или другими декоративными элементами. Тщательно следует продумать план разводки труб для сжиженного газа.

Не допускается проводить такие коммуникации транзитом через жилые помещения, через кухню или другие подсобные помещения, в которых уже установлены (или будут установлены) приборы, которые работают на сжиженном газе.

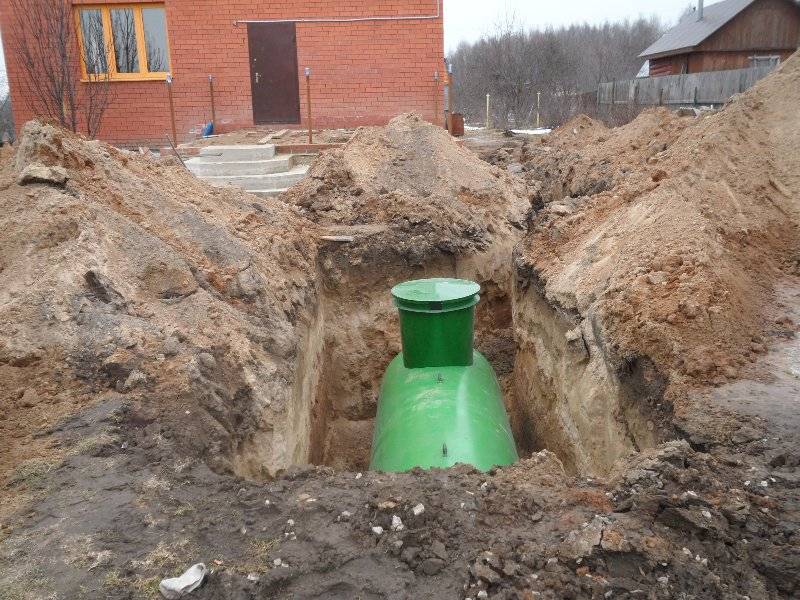

Процесс установки газгольдера в котлован включает ряд традиционных этапов:

Еще один категорический запрет, связанный с монтажом газовых труб – разъемные соединения. Разумеется, разъемы необходимы в начале сети, т.е. там, где сеть подключена к баллонам или газгольдеру. И в конце, при соединении трубы с котлом или колонкой также необходимо поставить разъем.

Но на всей протяженности автономной газовой магистрали соединения нужно делать только неразъемными. О той части газопровода, которая проложена снаружи, нужно позаботиться дополнительно.

Всю наружную сеть следует тщательно утеплить, используя специальные материалы, устойчивые к возгоранию. Кроме того, нужно обеспечить отвод конденсата, это уменьшит вероятность коррозии труб.

Чтобы сократить расходы на монтаж автономного газопровода, можно самостоятельно выкопать котлован для подземного газгольдера, но при этом обязательно нужно следовать проектной документации

Газовый котел нужно установить в отдельном помещении – понадобится обустройство котельной. Ее объем должен быть не менее 15 куб. м. В помещении необходимо сделать окно, площадь проема которого составляет не менее половины кубического метра.

Такое отверстие в наружной стене создаст выход для взрывной волны в случае аварии. Если газ взорвется в помещении с глухими стенами, все здание может серьезно пострадать.

На входе в котельную следует поставить дверь, которая открывается наружу. Еще один момент, которым нельзя пренебрегать – вентилирование помещения котельной. Приток свежего воздуха должен быть постоянным, чтобы обеспечить горение газа.

Необходимо обеспечить достаточно хороший воздухообмен, чтобы газ не концентрировался в помещении с открытым огнем в случае случайной утечки.

Газовый котел следует устанавливать в отдельном помещении с окном и дверью, которая открывается наружу. Отделку выполняют с помощью огнестойких материалов

Вентиляция также предотвратит отравление продуктами горения, если возникнут проблемы с дымоходом. Если нет возможности выделить для котла отдельное помещение, допускается установка некоторых моделей в подвале или на цокольном этаже.

Но в этом случае следует обязательно установить в помещении с котлом систему для контроля уровня содержания опасных газов в воздухе.

Монтажные работы по автономной газификации газгольдером занимают обычно два или три дня. Но после их окончания следует оформить еще ряд документов и провести некоторые согласования. Испытание готовой системы на герметичность должно быть проведено под наблюдением специалистов из областной газовой организации и Ростехнадзора.

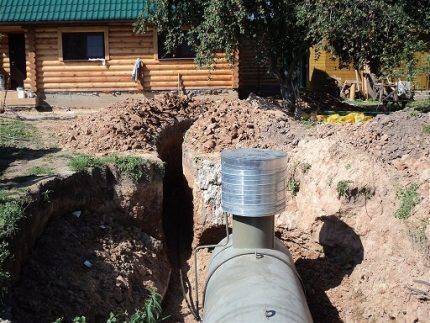

Перед тем, как выполнять обратную засыпку подземного газгольдера песком, необходимо подождать после его установки около двух-трех недель

После проверки газгольдер засыпают песком, после чего нужно подождать около трех недель перед первой заправкой емкости сжиженным газом. Окончание работ должно быть оформлено официальным актом приема-передачи. Одновременно обычно заключают договор о сервисном обслуживании.

Иногда удобнее пригласить для монтажа наружного и внутреннего газопровода разных подрядчиков. В этом случае специалисты рекомендуют разграничить ответственность между исполнителями и оформить этот момент отдельным актом. Не помешает также позаботиться о страховании гражданской ответственности.

Безопасность эксплуатации газгольдера

Несмотря на все преимущества автономной газификации, многих потребителей отпугивает мысль о рисках хранения легковоспламеняющегося вещества на участке, вблизи жилого дома.

Для обеспечения безопасности недостаточно выдержать требуемые дистанции при монтаже, необходимо соблюдать все условия заправки, эксплуатации и обслуживания газгольдерной установки.

Эксплуатационные правила:

1. Сохранение неисчерпаемого запаса – около ¼ от объема. При использовании всего топлива в емкости образуется вакуум, при дальнейшей заправке с нарушением технологии возможен взрыв.
2. Наполнение газгольдера исключительно специализирующейся компанией. Незначительная экономия на услугах неквалифицированных «газовщиков» может привести к возгоранию.
3. Контроль работы предохранительного клапана. Своевременное устранение неисправностей предотвратит аварийную ситуацию.
4. Недопущение утечки газа. Вытекание «голубого топлива» наиболее опасно – пропан-бутановая смесь «растекается» понизу, так как она тяжелее воздуха.

Вероятность утечки топлива существует при повреждении резервуара, неисправности арматуры, неквалифицированном ремонте или заправке, а также при негерметичном соединении элементов газораспределительной системы.

Безопасность эксплуатации и заправки обеспечивает оборудование: 1 –слив остатков из конденсаторного сборника, 2 – предохранительный клапан, 3 – редуктор, 4 – газопровод, 5 – уровнемер – измерение наполненности резервуара, 6 – заправочный клапан, 7 – клапан отбора газового пара, 8 – манометр, 9 – клапан отбора жидкого газа

К обязательным мерам предосторожности относится применение средств молниезащиты и заземления. Вблизи газгольдера недопустимо проведение сварочных работ, разжигание огня

Со стандартными расценками на установку газгольдера ознакомит следующая статья, в которой детально разобраны все пункты предстоящих расходов и даны рекомендации по возможной экономии.

Ограждение дачного участка – используем забор в качестве декора

На дачных участках, особенно небольших, как правило, не устанавливают глухие, высокие заборы. Они смотрятся громоздко, диссонируют с окружающим природным ландшафтом, закрывают перспективу, препятствуют вентиляции пространства. В качестве ограждения территории больше подойдёт штакетник, невысокий забор из досок с просветом, ограждения из разного вида металлических сеток.

Заборы делают из подручных материалов, например, распила брёвен. Органично впишется в природную стилистику плетень.

Варианты оригинального оформления заборов Заборы из подручных материалов Варианты плетений

Живые изгороди, ограждение с вьющимися, ампельными цветущими растениями – это не только красивый элемент обустройства дачи, но и естественное продолжение ландшафта. Вариант оформления живых изгородей включает использование ограждения в качестве опоры для вертикальных клумб.

Арка из живой изгороди Вертикальные грядки на заборе Штакетник с вьющимися розами Живая изгородь из деревьев

Газгольдер для загородного дома: расход газа для отопления

Чтобы максимально точно провести планирование, необходимо произвести предварительные расчеты расхода газа, который будет потребляться для отопления дома

Просчитать это можно, приняв во внимание несколько основополагающих факторов, которые определяют уровень расхода:

• тип оборудования, которое применяется для отопления и служит потребителем газа;
• наличие или отсутствие горячей воды в доме;
• особенности климатических условий, в которых вы проживаете;
• теплоизоляционные характеристики здания;
• количество людей, которые проживают в доме.

При установке газгольдера важно учитывать все особенности инфраструктуры дома

Приняв во внимание все эти факторы, можно произвести расчеты согласно следующему алгоритма: количество квадратных метров дома делим на 10. Полученная цифра будет показывать, какая мощность отопительного оборудования необходима для обеспечения комфортной температуры в помещении. После этого полученный результат необходимо разделить на 2 и умножить на 30 (среднее количество дней в месяце) и на 24 (часы в сутках)

Результат будет равен необходимому количеству энергии в кВт/ч. Если учесть, что один литр газа обеспечивает 11,2 кВт/ч, то число, которое вы получили, необходимо разделить на 11,2, чтобы получить приблизительный расход топлива для вашего дома

После этого полученный результат необходимо разделить на 2 и умножить на 30 (среднее количество дней в месяце) и на 24 (часы в сутках). Результат будет равен необходимому количеству энергии в кВт/ч. Если учесть, что один литр газа обеспечивает 11,2 кВт/ч, то число, которое вы получили, необходимо разделить на 11,2, чтобы получить приблизительный расход топлива для вашего дома.

Подключение к газовой сети в доме

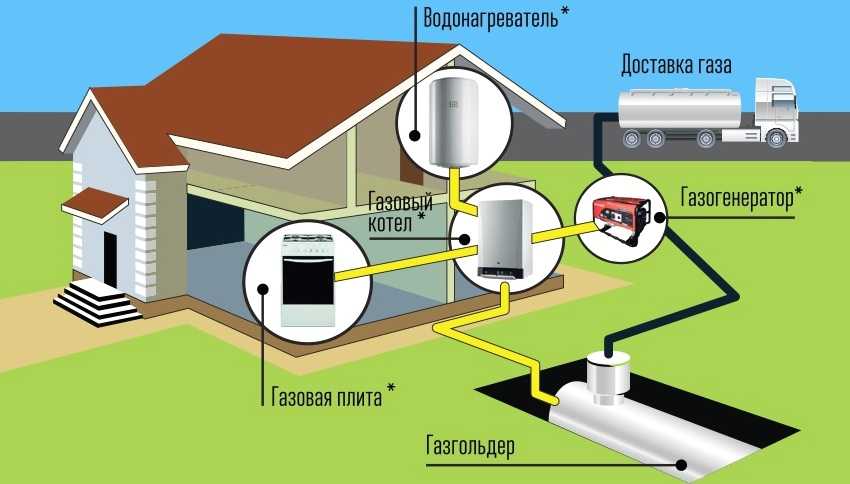

Не имеет значения, какой тип резервуара вы выберете – схема подключения газохранилища к локальной сети одинакова и регламентируется строительными нормами и правилами.

Монтажные работы, включая подключение газопроводной трубы из газгольдера, должны выполняться профессионалами, имеющими соответствующий допуск

. Устанавливаемый газгольдер соединяется с домом трубопроводом, который должен быть проложен на глубине от 1,5 метра под уклоном в 1%.

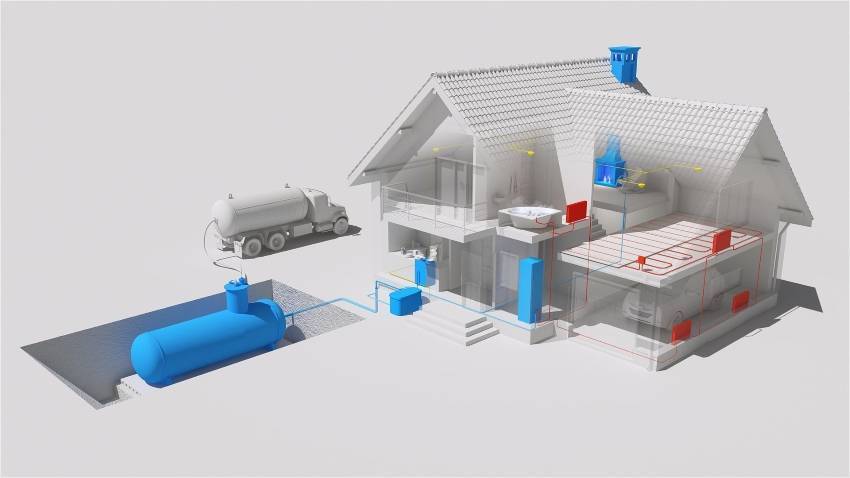

Автономное подключение частного сектора к газовому хранилищу Необходимо:

• защитить от коррозии все металлические элементы, расположенные под землей;
• установить сборник конденсата;
• подсоединить введенный в дом газопровод к отопительному котлу и другим потребителям топлива.

Обязательно используются устройства, которые контролируют подачу газа и перекрывают ее в случае утечки. Защитные системы, как и сам газовый котел, требуют электропитания, поэтому рекомендуется позаботиться о резервном источнике электричества, чтобы оборудование функционировало без сбоев.

Что нужно знать о СУГ?

И пропан, и бутан в сжиженном состоянии занимают очень небольшое пространство, поэтому СУГ так удобно использовать для автономного газоснабжения. Как только открывается вентиль емкости, давление внутри понижается.

Часть газа переходит из жидкой формы в газообразную, а затем собирается в верхней части баллона. По газовой трубе топливо перемещается к прибору, потребляющему газ.

Процесс продолжается непрерывно, что позволяет в значительной степени автоматизировать операции, связанные с работой альтернативной газовой системы. Когда вентиль баллона перекрывают, давление стабилизируется, и переход газа из жидкого состояния в газообразное прекращается.

С любым воспламеняющимся веществом нужно обращаться осторожно, и СУГ не исключение. Объем заполнения емкости сжиженным газом должен быть не более 85%

Это позволяет оставить часть пространства, чтобы горючее могло высвобождаться при нагреве емкости, и при этом давление внутри баллона не достигало критического уровня.

Пропан при нагреве расширяется быстрее, а бутан – медленнее. Соотношение этих составляющих в баллонах варьируют, поэтому одни баллоны можно использовать зимой, а другие – только летом.

В летний период температура окружающего воздуха может значительно повышаться, баллоны с газом естественным образом нагреваются, и газ внутри расширяется. Этот момент следует учитывать при планировании альтернативного газоснабжения.

Баллоны, предназначенные для использования летом, не стоит использовать в зимний период, но по другим причинам. Низкие температуры препятствуют повышению давления в баллоне, а в “летнем” варианте эта способность смеси уже снижена. При неправильном выборе баллона его работа будет неэффективной.

Чтобы в любое время года использовать одну и ту же емкость со сжиженным газом, необходимо обеспечить для нее стабильное температурное окружение. Этого можно добиться, если поместить емкость в грунте. Погружение должно быть достаточно глубоким – ниже уровня промерзания.
